Jak podłączyć ,panel przedni obudowy do płyty głównej GA-B75M-D3H


  • Zaloguj się, aby dodać odpowiedź
6 odpowiedzi w tym temacie

#1 jjjupiter

jjjupiter

    Obserwator

  • 5 postów

Napisano 01 02 2013 - 21:09

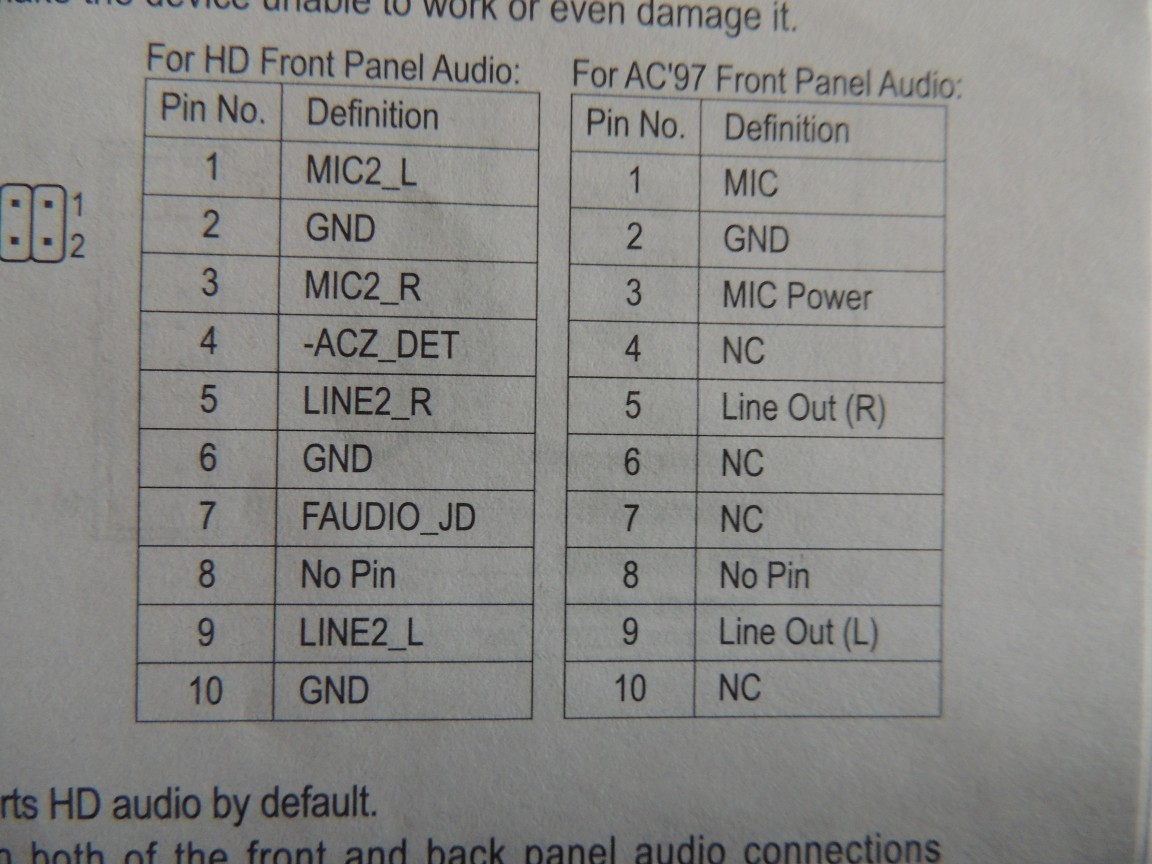

GA-B75M-D3H.jpg są to wejścia audio z instrukcji.
Natomiast kabelki z panela przedniego są oznaczone:
LINE OUT FL
LINE OUT RL
MIC POWER (L)
LINE OUT FR
LINE OUT FR
MIC IN ( R ) GND

Może ktoś podpowie jak to połączyć.
A może trzeba do innego wejścia podłączyć?

  • 0

#2 bipiw

bipiw

    Zaawansowany użytkownik

  • 1 180 postów

Napisano 02 02 2013 - 13:46

płyta ma wyjścia na dwa kanały dla panelu przedniego, a Ty masz obudowę z możliwością podłączenia czterech(front left/right i rear left/right). Zostaje wybrać dwa np front left i right i podłączyć.

  • 0

#3 jjjupiter

jjjupiter

    Obserwator

  • 5 postów

Napisano 03 02 2013 - 18:49

Bardzo pięknie ale jakbyś napisał jaki kabelek w które miejsce to było by super.
Z przodu mam wejście jedno na kolumny i jedno na mikrofon.
Nie podejrzewam aby rezygnacja z jakichś kabelków przyniosła efekt.
  • 0

#4 bipiw

bipiw

    Zaawansowany użytkownik

  • 1 180 postów

Napisano 03 02 2013 - 21:21

No źle sobie przetłumaczyłem:) R ->nie rear tylko return(jakbyś dał zdjęcie kabelków to bym się nie pomylił) to powinno sporo wyjaśnić(zwłaszcza ten obrazek na dole)-> COMPUTER,LAPTOP,MOBILE PHONE,PRINTER,MOTHERBOARD CHIP LEVEL SERVICING THEORY AND PRACTICAL: Computer Chassis front audio wiring

Użytkownik bipiw edytował ten post 03 02 2013 - 21:23

  • 0

#5 jjjupiter

jjjupiter

    Obserwator

  • 5 postów

Napisano 04 02 2013 - 19:06

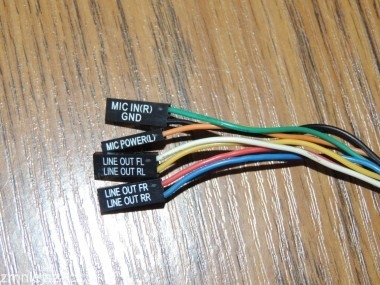

zdjęcie kabelków 1.JPG

Oto zdjęcie kabelków, z góry dzięki za pomoc

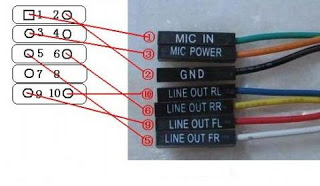

front audio.jpg

Mimo takiego podłączenia nadal nie działa, Jak wkładam słuchawki do tyłu to komputer widzi a jak do przodu to nic nie reaguje.
Oczywiście sprawdziłem muzykę i nagrywanie.
Cisza i tu mam pytanie. Może trzeba gdzieś załączyć? Ale to chyba głupie bo płyta główna powinna z automatu to wykryć
  • 0

#6 bipiw

bipiw

    Zaawansowany użytkownik

  • 1 180 postów

Napisano 05 02 2013 - 00:06

No to podłączenie masz już dobrze. I widzisz teraz wchodzi raczej kwestia ustawień. Jak czytam po forach to trzeba wejść do menadżera Realteka->wejście/wyjście audio->analogowe->klucz konfiguracyjny-> zaznaczyć opcję wyłącz wykrywanie gniazda panela przedniego.
  • 0

#7 jjjupiter

jjjupiter

    Obserwator

  • 5 postów

Napisano 05 02 2013 - 14:44

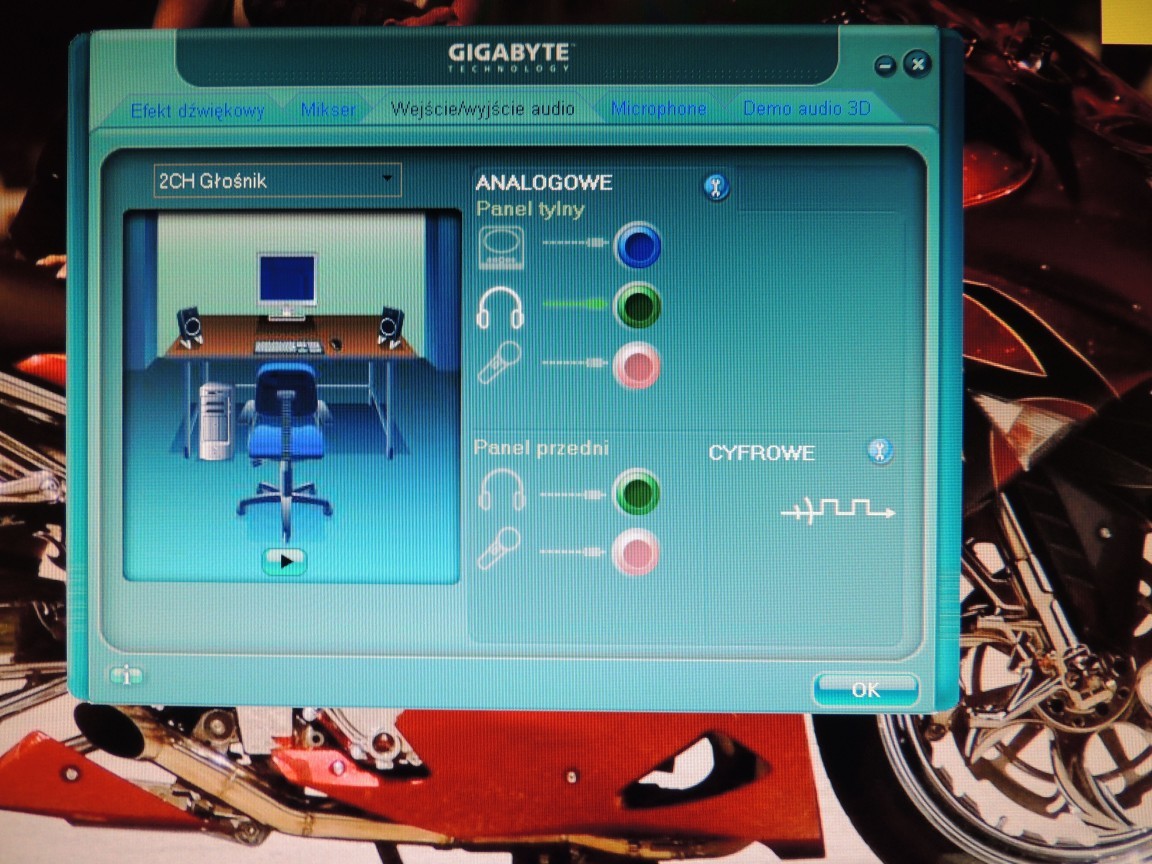

obraz Realteka.jpg

Jeżeli chodziło Ci o to to tutaj nie ma takich funkcji i wg tego powinno jednak wykrywać.
Jeżeli o jakiś inny program to napisz.

Szukałem szukałem tego klucza i jak wysłałem tego posta to znalazłem i wszystko działa.
Dzięki za pomoc.
