Tp-Link tl-wr1043nd jako karta sieciowa drukarki

Nie napisałeś jaką drukarkę i jak jest połączony router TP-LNKA z Netiaspotem. To napiszę ogólnie , przyjmując że routery mają łączyć się bezprzewodowo, a TP-LINK nie był konfigurowany - jak był to z tyłu jest przycisk reset - na właczonym zasilaniu wcisnąć i trzymać aż z przodu wszystkie diody mrugną - aha i że masz wersję v2    .Zakładam też że jest właćzony serwer DHCP na Netiaspocie.

Musisz znać w jakiej podsieci pracuje Netiaspot, jego adres i parametry wi-fi (kanał, hasło, sposób zabezpieczenia, czyli szyfrowanie).

Zaczniemy od parametrów sieci Netiasopt-a . Na kompie który jest podłączony do tego routera 1 (netiaspot), w polu uruchom wpisz cmd i Enter , teraz wpisz komendę ipconfig /all i też Enter : . W liście wyświetlonej znajdź i zapisz: DHCP Serwer (np.192.168.1.1) Maska podsieci (Subnet Msk) (standardowo 255.255.255.0) i Brama domyślana (Default Gateway) - najczęściej taka sama jak DHCP Serwer.

Teraz - najlepiej na innym kompie a jak nie masz to może być na tym samym tylko go musisz odłączyć od Netiaspota (wypiąć kabelek, albo rozłączyć WI-FI) podłącz któryś z czterech portów (nie WAN) TP-LINKA do karty sieciowej w kompie. W oknie przeglądarki wpisz : 192.168.0.1 i oczywiście Enter  . Użytkownik i hasło: admin (standardowe).

Przechodzisz do zakładki Network->LAN i tu w IP Addres wpisujesz adres składający się z trzech pierwszych członów adresu serwera dhcp, a na końcu wpisz 254: xxx.xxx.xxx.254 - dla przykładu który napisałem to będzie: 192.168.1.254, maskę podsieci (Subnet Mask) taką jak twoja tu: 255.255.255.0. i naciśnij przycisk Save (Zapisz). Router powinien się zrestartować i zmienić sam adres na wpisany przez ciebie (tu 192.168.1.254), jak nie to wpisz w oknie przeglądarki ten adres.

Teraz przechodzisz do sekcji Network->WAN tu ustawiasz Dynamic IP i znowu Save. Teraz sekcja DHCP->DHCP Settings - tu zaznaczasz pole Disable (nie Enable) i Save. Powinien pojawić się komunikat, że ruter musi zostać zrestartowny i link do tej opcji - taki czerwony tekst z dwoma niebieskimi wyrazami . Albo: System Tools->Reboot. Nic nie rozłączasz tylko do gniazda w TP-Linku (nie WAN!) podłączasz kabelkiem NetiaSpot. Znowu logujesz się do TP-LINKA wpisująć w przeglądarce adres który wpisałeś poprzednio (tu 192.168.1.254). Przechodzisz do sekcji Wireless->Wireless Settings i teraz w kolejności: wyłączasz Enable Speedboost, włączasz Enable Wireless Router Radio, Enable SSID Broadcast oraz włączasz Enable WDS Bridging i oczywiście Save . Pod opcją Enable WDS Bridging powinny pojawić się pozostałe opcje. Naciskasz przycisk Survey i z listy dostępnych sieci wi-fi wybierasz swojego netiaspota i klikasz connect. Powinny wypełnić się autoamtycznie pola: SSID(to be bridged) oraz MAC Address(to be bridged). Teraz w polu pierwszym od góry tj Wireless Network Name wpisujesz to samo co jest w polu SSID(to be bridged). Wybierasz Region taki sam jak w Netiaspot (podejrzewam że Polska ). Następnie Channel: ustawiasz na taki sam jak w NetiaSpocie, Mode: 11bgn mixed, Channel Width na 40 MHz (nie auto). Teraz na dole: Key type: wybierasz takie same jak w Netiaspocie Password: tu wpisujesz hasło twojej sici bezprzewodowej i oczywiście Save.

Wireless->Wireless Security - tu ustawiasz tak samo jak poprzednio - czyli tak jak w Netiaspocie - sposób szyfrowania i hasło.

Wireless->Wireless Advanced - tu wyłaczasz Enable WMM, Enable Short GI i Enable AP Isolation i oczywiście Save. teraz masz skonfigurowany router TP-LINK tak aby bezprzewodowo łączył się z Netiaspotem i dalej wzmacniał twoją sieć WI - FI . Tu masz linka jak używać Funkcji Serwera druku .

Pozdrawiam.

PS aby sprawdzić parametry wi-fi (kanał szyfrowanie) można uzyć np programu inSSIDer - instalujesz go na kompie ktry łączy się prtzez wi-fi.

PS2 Oczywiście możesz teraz odłączyć TP-LINKA od Netiaspot-a powinno wszystko działać.

Użytkownik Czarcik_s edytował ten post 24 10 2014 - 15:44

W zasadzie powinien, jest tylko jedno ale nie ma tej drukarki na liście zgodnych urządzeń - czyli system nie będzie jej widział

PS. Ale zawsze można spróbować, tylko wgraj do routera TP-LINK najnowszy firmware.

Użytkownik Czarcik_s edytował ten post 24 10 2014 - 22:06

Nie mam pojęcia, nie próbowałem . Ale te routery są w pełni zgodne z OpenWRT tak że jest to możliwe .

PS. Co do konfiguracji to opis będzie prawie identyczny dla V1.

Różnice: adres

1. Domyślny routera to 192.168.1.1 (a nie 192.168.0.1 jak dla V2)

2. Brak opcji: Enable Speedboost  (Up To 450Mbps)

3. Zamiast przycisku Survey jest Search

Użytkownik Czarcik_s edytował ten post 25 10 2014 - 09:34

Jeszcze jedna dygresja.

Sposób konfiguracji który opisałem działa na pewno z routerem TP-LINK WR543G bo to fizycznie zrobiłem. Sprawdziłem też z routerem telewizji kablowej Vectra i też działa. TP-LINK WR1043ND działa tutaj jako AP Client i normalny AP oraz switch (tak w skrócie), czyli łączy się bezprzewodowo z routerem źródłowym i dalej rozsyła sieć WI-FI wzmacniając jej zasięg. Można do niego dołączać urządzenia zarówno wi-fi, jak i przez porty LAN1-4 (nie WAN). Sieć wi-fi jest jedna i urządzenia powinny przełączać się automatycznie na ten router który ma lepszą moc sygnału. To przełączanie zależy od karty wi-fi i jej ustawień. W kartach np. Intela jest opcja o nazwie Agresywność mobilności, która właśnie odpowiada za przełączanie między sieciami w zależności od siły sygnału - 1 najmniejsza czułość, 5 najwyższa.

Do sprawdzenia poprawności najlepiej mieć lapka z zainstalownaym np inSSIDer-em i z uruchomionym programem po prostu chdzić pomiędzy routerami i patrzeć czy sam się przełączy.

W razie problemów trzeba ustawić dokłądnie takie samy parametry sieci - szybkość itp. np. włączenie opcji Channel Width na 20MHz spowoduje, że router będzie działał w trybie 150Mb/s.

Pozdrawiam

PS

Do moderatorów: nie przychdzą maile z powiadomieniami, oraz nie dział mi na tym forum sprawdzanie pisowni .

Użytkownik Czarcik_s edytował ten post 25 10 2014 - 10:04

Daj screena z zakładek: netiaspot Sieć lokalna->Sieć bezprzewodowa, TP-LINK : Wireless->Wireless Setting, Wireless Security i Wireless Advanced.

PS I jeszcze z netia spot: Usługi-> Dydtrybucja adresów IP i TP-LINK Network->LAN i DHCP->DHCP Settings

PS2. Ta skleroza mnie wykończy. netia spot: Sieć lokalna->Urządzenia->Lan Bridge->Ustawienia - to zamiast dystrtybucji adresów IP .

Użytkownik Czarcik_s edytował ten post 27 10 2014 - 09:43

No to daj screeny ze spota.

Poniżej link do screenów z obu urządzeń.

http://www.fotosik.pl/u/mexico/album/1692640

Zamówiłem urządzenie TP-Link TD-W8951ND Router , Czy na dwa urządzenia będzie prościej sparować?

Najpierw Netiaspot: na zakładce sieci bezprzewodowe wyłącz drugi punkt dostępowy - NETIA SPOT2. W ustawieniach 1 ustaw kanał na 1,Group Key Update Interval: 0

. No i oczywiście zapisz ustawienia. TP-LINK - zresetuj do ustawień farbycznych, podepnij do kompa kabelkiem (przez port dowolny LAN). Zaloguj się do niego i ustaw adres na 192.168.1.253 i zapisz ustawienia. W zakładce Wireless Settings:

SSID - taki sam jak w Netiaspot

Region - Polska

Channel - 1

Channel Width - 20MHz

Save

Zakładka Wireless Security:

Zaznacz  WPA-PSK/WPA2-PSK

Version: WPA2-PSK

Encryption: AES

PSK Password: taki sam jak w Netiaspot

Group Key Update Period: 0

Save

Jeszcze raz Wireless Settings:

zaznacz Enable WDS

klikasz przycisk Search i wybiersz sieć Netiaspot

Key type: WPA-PSK/WPA2-PSK

Password: takie same jak w Netiaspot

Save

Reszta ustawień jak w pierwszej instrukcji.

Zakładka DHCP l wyłączas serwer DHCP

Save i restart routera.

Powinno działać

Po ustawieniach włącz inSSIDer-a i daj screena z sieciami.  Jak będzie wszystko ok to możesz poekspoerymentować i Channel Width (Szerokość kanału - Netiaspot): ustawić na 40MHz.

PS A na co ci drugi router z modemem? Zamiast Natiaspota?

W tym routerzeTD-W8951ND jest antena 5dBi czyli w sumie dość silna, ale jest odkręcana, tak więc można ją zastąpić inną. Dalej nie wiem jak to chcesz poustawiać . Ile tych routerów i w jakiej odległości. Domyslam się, że ten TD-W8951ND bedzie zamiast Netiaspota i dalej gdzieś WR1043ND? Konfiguracja w obu przypadkach tego WR1043ND taka sama, a TD-W8951ND może trochę prostsza niż netiaspota - włączony serwer DHCP - WI-FI parametry takie same w obu routerach i adres WR1043ND z tej samej podsieci co pierwszy, najlepiej spoza puli adresów DHCP.

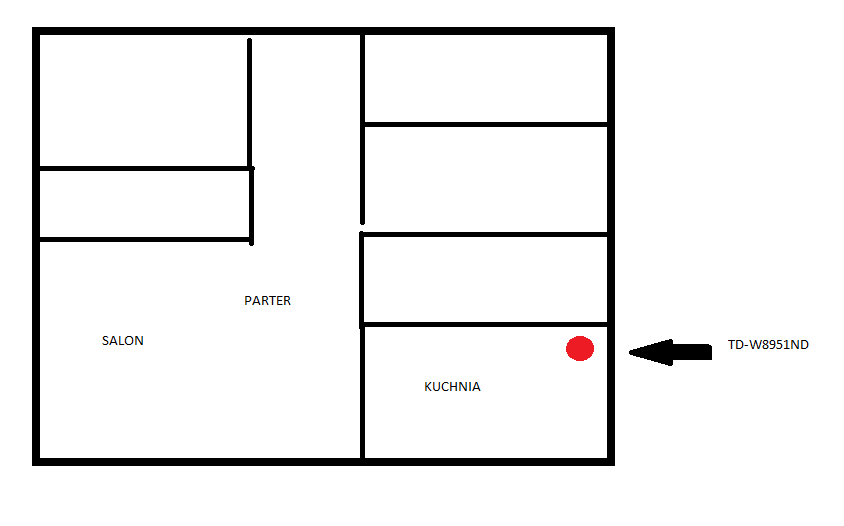

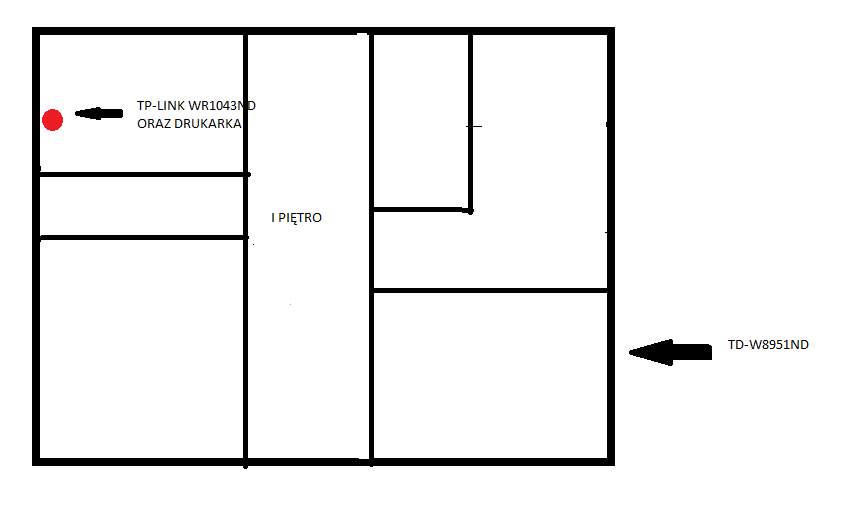

Już Ci tłumaczę bo trochę namotałem Router netiaspot ma zastąpić tp-link TD-W8951ND który będzie umieszczony na parterze w kuchni dokładnie przy stanie zewnętrznej domu. Drugi TP-Link ma być na piętrze w pokoju przy drukarce. Poniżej mały schemat

Po skosie przez strop i parę ścian, kiepsko to widzę. Jak silny masz sygnał na piętrze w miejscu gdzie jest drukarka z inSSIDer-a? Jak poniżej 80 to kiepsko. W kuchni  umieść router z dala od mikrofali i w takim miejscu, żeby w lini prostej z miejscem na piętrze nie było pionów wodnych, kanalizacyjnych i najlepiej też prądowych. Pamiętaj, że sygnał będzie miał do pokonania tyle przeszkód ile będzie w lini prostej łączącej oba routery, czyli korzystniej jest umieścić jeden nad drugim niż po dużym skosie.

Możesz też wybrać inną drogę , a mianowicie adaptery PowerLine np. TP-LINK TL-PA511KIT. Pozwalają one na łączenie w sieć urządzeń za pośrednictwem lini elektrycznej, Wtykasz je do gniazdek jeden tam gdzie router źródłowy, drugi tam gdzie docelowy, podpinasz kabelki i tyle. Maja jednak swoje ograniczenia - instalacja elektryczna musi być raczej miedziana i nie może być po drodze transformatorów itp. np. liczniki prądu są skuteczną zaporą, no i mimo marzeń producentów transfer realny będzie raczej tak ok 50Mb/s mimo, że jest podawany 200Mb/s.
